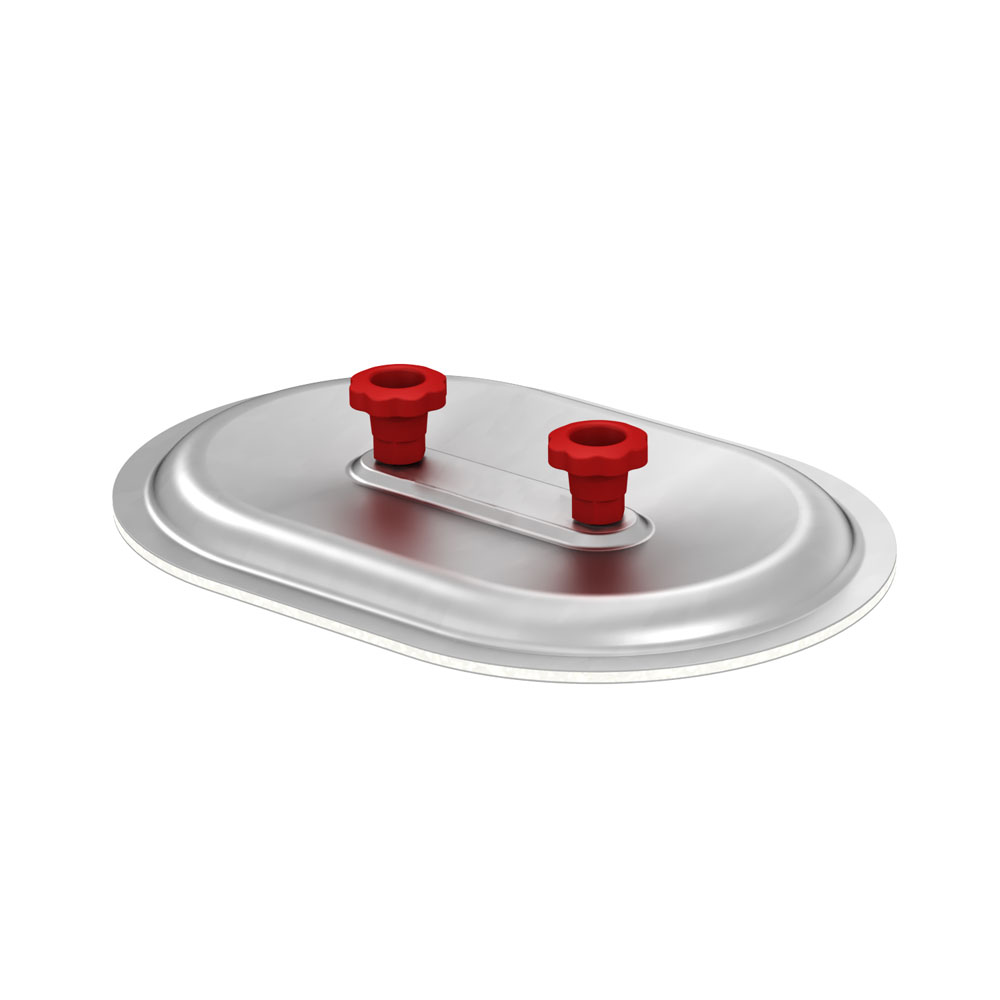

Trappe de visite ID 21

Description

La trappe de visite ID 21 est un couvercle d'inspection à double coque, pressé, en tôle d'acier galvanisée, destiné à fermer les ouvertures de maintenance (d'inspection) ou de nettoyage dans les gaines d'air rectangulaires ou ovales. Les dimensions de l'ID 21 sont de 200 x 100 mm et sa conception robuste avec un couvercle intérieur optimisé pour l'écoulement de l'air permet d'éviter les turbulences.

Grâce au joint en mousse de polyéthylène (PE) collé sur le couvercle intérieur, la trappe de visite ID 21 convient également à une utilisation dans des systèmes de conduits d'air de la classe d'étanchéité C ou de la classe d'étanchéité D selon la norme DIN EN 1507.

Matériau:	Galvanisé
Dimensions:	200 x 100 mm
Domaine d'application:	Kwadratowe kanały powietrzne
Joint d'étanchéité:	Joint en mousse de polyéthylène

Fichiers

308100010_Inspektionsdeckel_FR_2.pdf (153.96KB)

308100040_Inspektionsdeckel_V2A__FR_1.pdf (151.29KB)

308100340_Access_doors_AISI_316_en_1.pdf (321.26KB)

Assembly_advice_access_doors.pdf (655.98KB)

Pour quelle classe d'étanchéité à l'air selon EN 1507:2006 / EN 16798:3 la trappe de visite est-elle adaptée ?

Nos trappes de visite ID sont adaptées à la classe d'étanchéité D selon la norme DIN EN 1507:2006 (certifiée TÜV-Nord) ou ATC 2 selon la norme DIN EN 16798:3.
